開放式微流控技術利用毛細力驅動液體實現自發流動，顯著降低了微流控系統的復雜度。通常在開放式微流控設備中，需要微流控閥來控制流體。然而現有的毛細閥難以實現對液體流動的編程控制，這限制了復雜開放式微流控系統的構建。近日，北航機械學院仿生與微納系統團隊張鵬飛教授課題組受生物啟發，提出了液體二極管閥（LDV）概念，LDV利用非對稱毛細效應實現單向流動及反向固定，若采用磁性材料制成，可進一步在開放式系統中對多種液體的流動進行主動控制（圖1），相關成果“Bioinspired Liquid Diode Valve Enables Programable Control of Liquid Flow in Open-channel Microfluidics”發表于權威期刊《Advanced Functional Materials》上。

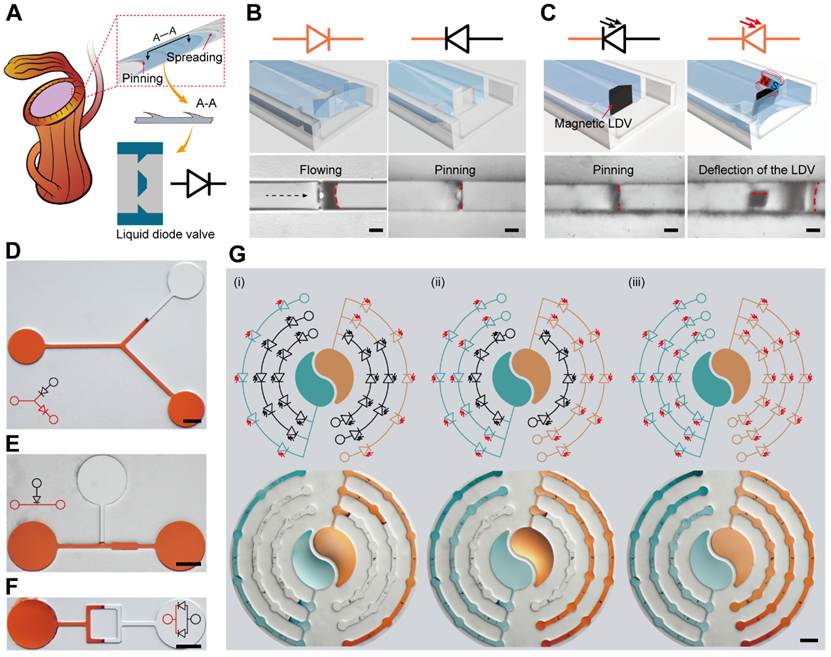

圖1 仿生二極管閥的概念性設計
作者借鑒豬籠草口緣各向異性微腔結構，并將其簡化為“門型”不對稱立柱。研究首先表征并分析了微閥控制流體正向流動、反向自動釘扎，以及由閥芯偏轉驅動的反向流動的機理。實驗分析了閥門的靜態調控規律與閥門結構特征參數的關聯：正向流動時，隨著流道表面本征接觸角q0增大，液體浸潤閥門的時間延長，邊緣角b越大，正向流動的臨界接觸角qfc越高，實驗所得到的臨界接觸角qfc與自由能模型高度吻合。通過實驗確定反向釘扎的臨界接觸角qbc?30°，且對邊緣角b與閥門縫寬度wg不敏感。通過磁偏轉，反向釘扎的液體可在0.5 s內突破閥門，實現再次流動。研究表明，通過調節LDV的潤濕性、邊緣角、取向和主動偏轉，可精確的控制液體的流動與釘扎。作者構建AND、OR、XOR、NOT等液體邏輯門，并演示觸發閥、延時閥、選擇閥等功能（圖2）。通過磁場陣列順序開閥，實現液體的有序混合等功能。

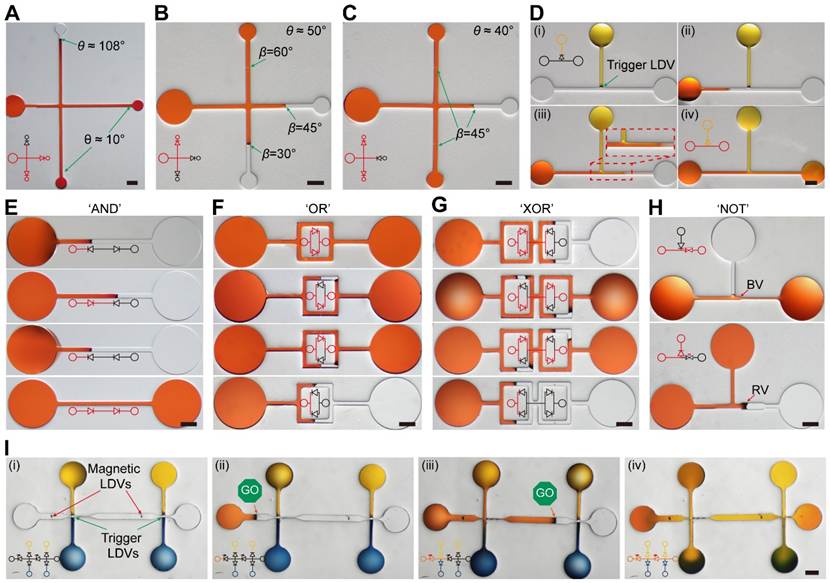

圖2 二極管閥對開放式微流控芯片的流體調控
最后，研究展示了利用 LDV進行可控化學反應、通過按需開啟LDV對未知化學物質進行即時檢測，以及將LDV作為電子元件構建可重構液體電路的應用（圖3）。LDV的可調性、可集成性和靈活性將推動可擴展、可編程的開放式微流控系統的構建。

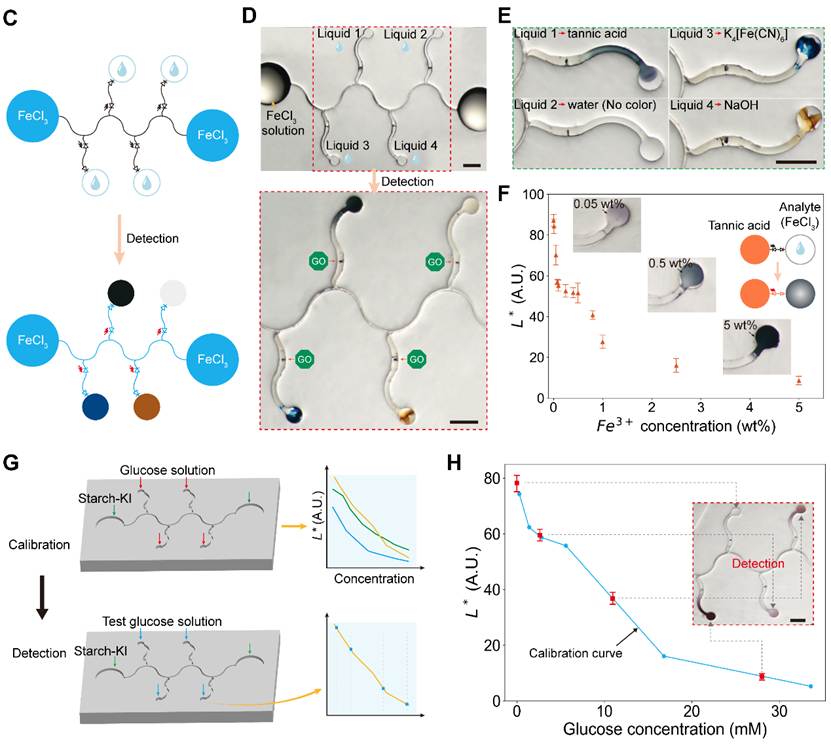

圖3 集成二極管閥微流控芯片的應用
綜上所述，LDV具備“結構簡單、可陣列化、動態可逆、低驅動場”等綜合優勢，突破了開放式微流控長期缺乏可編程閥的核心瓶頸。有助于構建可擴展、可重構、可穿戴的智能化液體芯片平臺，服務于床旁診斷、環境監測、生化篩選及柔性液體電子等領域。
該研究得到了國家自然科學基金、國家重點研發計劃和航空基金等項目的資助。機械學院2023級博士生劉聰穎為論文第一作者，張鵬飛教授為論文通訊作者。
