近日，北京航空航天大學機械工程及自動化學院機器人研究所的丁希侖教授團隊在機器人領域知名期刊《The International Journal of Robotics Research》上發表了題為“Bionic jellyfish robot achieving enhanced steering maneuverability through asymmetric tentacles”的研究論文，北京航空航天大學為第一完成單位。
水母以其柔性身體與低能耗的波動推進能力，在海洋生物中具備獨特優勢。為實現高效、柔順且具方向控制能力的仿生水下機器人運動模式，本研究提出了一種基于不對稱觸手?jǐn)[動機制的仿生水母機器人。該機器人通過左右觸手振幅差異產生轉矩，從而實現精確轉向，無需額外螺旋槳或舵面結構，大幅提高了結構緊湊性與能效比。
本研究提出了一種基于傘狀柔性主體與嵌入式偏心凸輪驅動系統的仿生水母機器人，整機質量僅287 g，結構緊湊且能耗極低。實驗結果顯示，該機器人最高游速可達7.5 cm/s（約0.47 BL/s），在不依賴螺旋槳或舵面的情況下實現了最高200°的轉向幅度與22.7°/s的轉向角速度。相比現有仿生水母機器人，本系統在生物式轉向控制、輕量化設計與推進能效方面實現了顯著提升，證明不對稱觸手驅動機制在水下高機動仿生推進領域的可行性與優勢。本文系統介紹了其結構設計、力學模型與實驗驗證，并探討了其在水下生態探測、隱匿巡航與柔性水下平臺等方向的應用前景。
（一）靈感來自水母：用最“省力”的方式游泳
作為海洋生態系統中重要的漂浮性捕食者與能量傳遞節點，水母以其柔順游動、低能耗推進和高機動控制能力在海洋環境中發揮著關鍵作用。與多數水下生物依賴尾鰭擺動或鰭面調節實現轉向不同，水母通過傘體周期性收縮與觸手協同擺動實現推進，當觸手?jǐn)[動幅度出現不對稱時即可產生不均勻流場與偏置推力，從而完成高效而自然的方向調節。這種無需復雜關節與鰭面的柔性不對稱驅動體現了水母獨特的生物力學優勢。受此啟發，研究團隊設計了一款僅重287 g、直徑11 cm的仿生機器人，采用圓柱形凸輪機構驅動六根觸手，模擬水母的“噴射推進”動作。外部覆蓋一層高彈性硅膠膜，不僅防水耐腐蝕，還能增強推進效率。

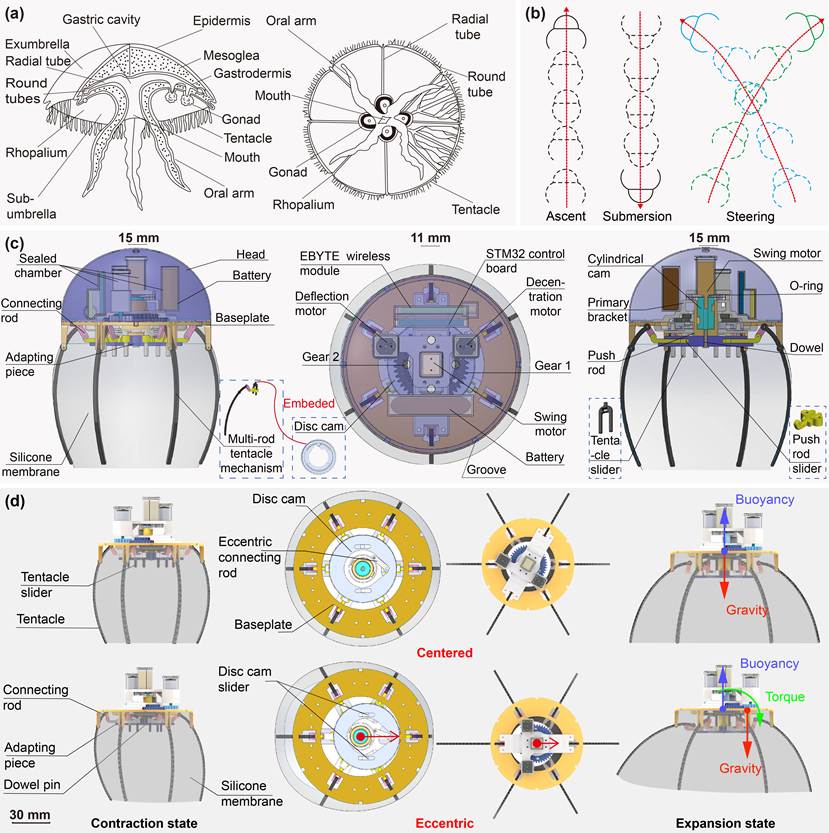

圖1 從水母到機器人系統的仿生映射
（二）不對稱觸手：靈活轉向的關鍵
傳統水下機器人轉向多依賴重心調整或多舵機控制，結構復雜、響應慢。而這個“機械水母”采用了一種更聰明的策略：通過偏心圓盤凸輪，實現觸手的不對稱擺動，從而產生偏轉力矩，完成轉向。簡單來說，它就像用“劃水”方式控制方向，不需要額外舵機，結構更緊湊，反應也更靈敏。

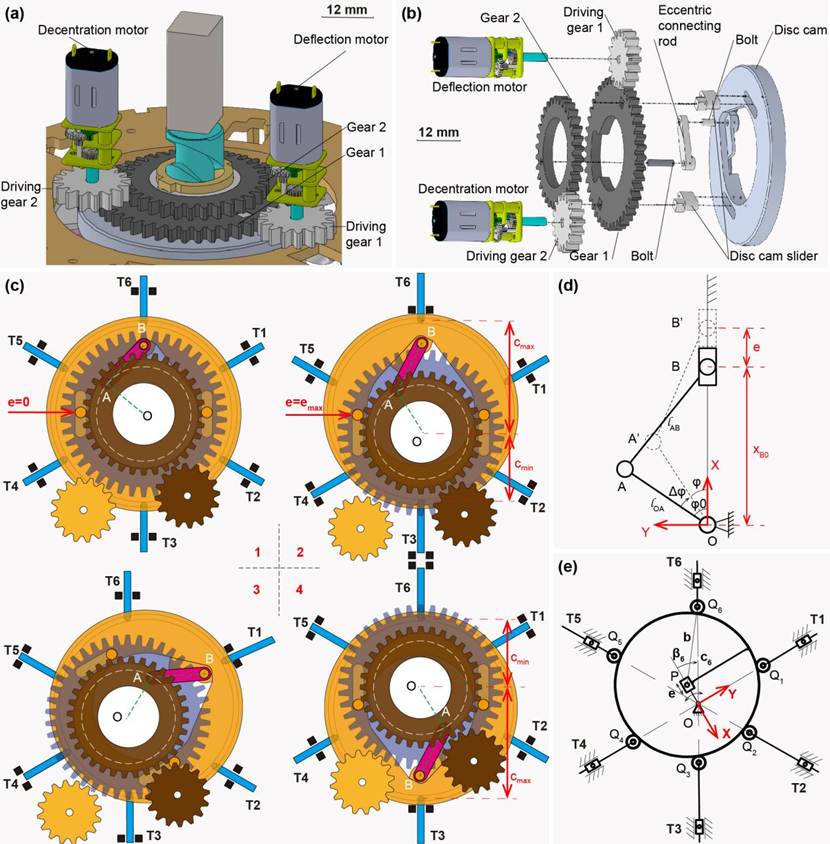

圖2 轉向機構與操作機理
1、怎么產生“不對稱”？
研究團隊巧妙地利用一個偏心圓盤凸輪來實現觸手的不對稱運動：這個凸輪的旋轉中心與機器人的幾何中心錯開了一段距離e（0–5 mm可調），而在凸輪圓周上均勻分布著六個滑塊-推桿，每一個都連接著一條觸手。當偏心距e為0時，六個滑塊的高度一致，觸手?jǐn)[動幅度相同，機器人直線前進；當e增大到 5 mm 時，滑塊在凸輪上的位置出現周期性高度差，導致觸手?jǐn)[幅呈現出類似正弦的分布規律，從而使得一側推力增強、另一側減弱，機器人便在這種非對稱推力的作用下迅速發生偏轉。
2、怎么指哪轉哪？
要讓機器人朝任意方向靈活轉向，關鍵在于控制凸輪的偏心方向和偏心大小。論文中提出了一個“雙電機協同”控制策略：偏置電機負責將凸輪推離中心，決定轉向的“幅度”；偏轉電機則帶動整個凸輪繞中心軸旋轉，決定轉向的“方向”。兩者通過固定齒輪比同步運轉，使得凸輪可以在360°范圍內任意方向維持相同的偏心距，從而實現全向矢量推進。這種設計相當于把傳統舵機的功能“藏”進了觸手內部，無需外部舵面或復雜連桿機構，既節省空間，又大幅提升響應速度與結構緊湊性。

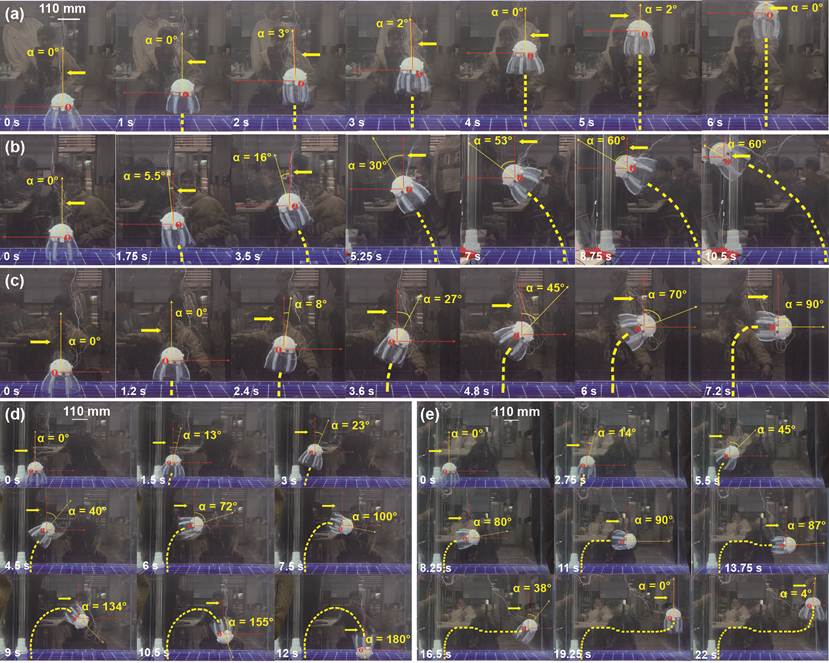

圖3 水缸運動實驗
（三）多場景實驗驗證：穩定推進、精準轉向與生態友好表現
為全面驗證仿生水母機器人在不同環境下的運動性能與適應能力，在室內與戶外兩類水域開展多場景測試。結果表明，該機器人在從受控條件到開放自然水體中均能實現穩定推進與靈活機動，并在實際生態環境中表現出極低擾動特性。
室內水缸測試：精細操控與復雜機動動作驗證。如圖3所示，在室內水缸實驗中，機器人完成了垂直升降、90°、180°與S形穿行等多項機動動作，展現出優良的姿態穩定性與方向響應能力。
戶外水域測試：生態友好航行與開放場景穩定性。在戶外真實水域中，機器人分別在公園生態池塘與開放泳池中進行了測試。如圖4所示，在生態池塘中，面對、底泥擾動、自然水流及自由魚群干擾等條件，機器人仍保持穩定航跡。得益于柔性觸手推進方式，運行噪聲低于30 dB，未引起魚群警覺，實現近似“零擾動”航行。在更開闊的戶外泳池環境中，機器人完成了長距離巡航與大角度轉向任務，驗證了其在中尺度環境下的穩定推進與航向保持能力。

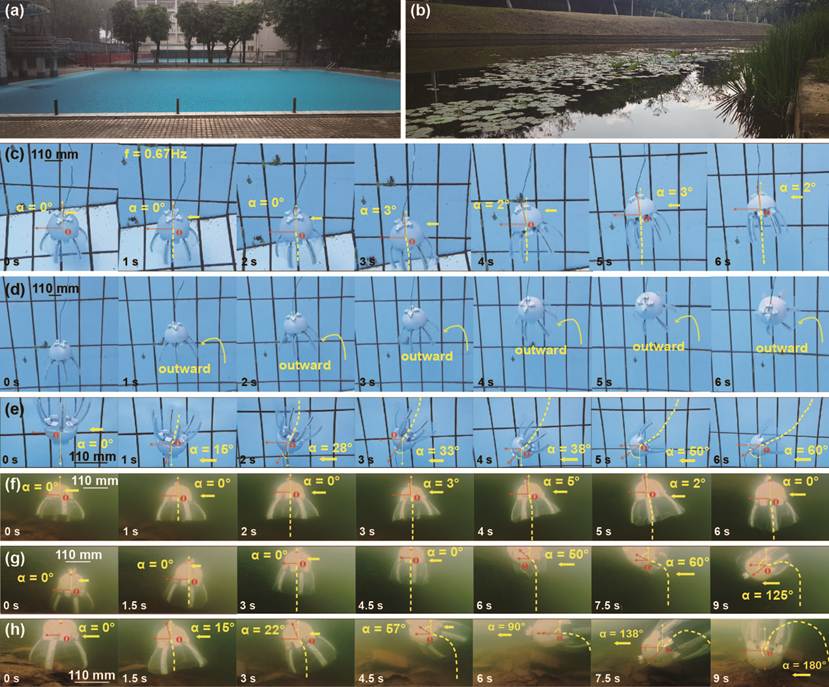

圖4 泳池和生態環境運動實驗
（四）總結與展望
與現有仿生水母機器人相比，本研究提出的不對稱觸手驅動方案在結構緊湊性、轉向機動性、能耗控制與環境適應性方面均展現出明顯優勢。通過與已有水母機器人對比可以看出，本系統不僅實現了精確且連續的可控轉向，還在重量、系統魯棒性與生態擾動控制等方面取得兼優表現，進一步證明了不對稱觸手驅動在低噪音、小尺度與隱匿性水下機器人中的潛力。
該工作得到了廣州市自然科學基金、國家自然科學基金、廣東省自然科學基金、中國科協青年托舉人才工程、北京市自然科學基金和中央高校基本科研業務費專項資金的支持。
論文鏈接：https://journals.sagepub.com/doi/abs/10.1177/02783649251377101
