機械學院王黨校教授團隊獲IEEE Transactions on Haptics最佳應用論文獎
北航機械學院王黨校教授團隊在高分辨率觸覺顯示技術領域取得新突破。針對現有觸覺顯示裝置在呈現復雜觸覺圖案或精細紋理方面的局限，團隊創新性地提出了一種基于三維倒金字塔結構微流體網絡的高空間分辨率觸覺顯示系統。相關成果以“A Multi-Layer Stacked Microfluidic Tactile Display With High Spatial Resolution”為題發表在觸覺領域國際權威期刊IEEE Transactions on Haptics (ToH)上，并榮獲該雜志2024 年度“最佳應用論文獎” （IEEE Transactions on Haptics Best Application Paper Award）。該獎項旨在表彰論文在質量、創新性和影響力方面的卓越表現，以及其對觸覺領域發展的重大貢獻。北航機械學院博士生單博學為論文第一作者，北航機械學院王黨校教授為論文的通訊作者，北航機械學院為論文第一完成單位。

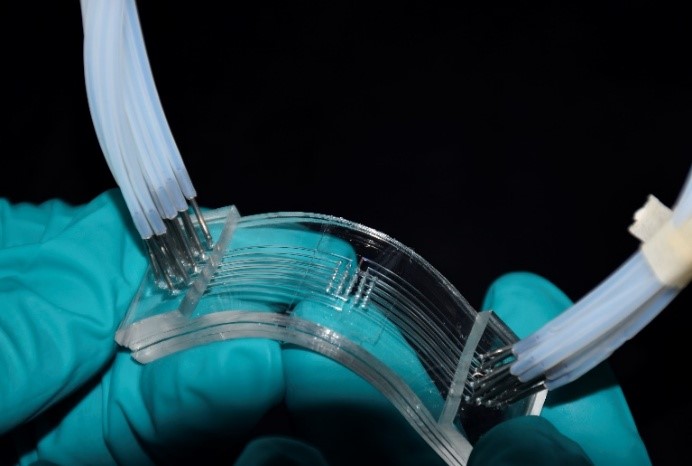

圖1 具有高空間分辨率的多層堆疊微流體觸覺顯示器
觸覺是人類最基本的感官之一，它使我們能夠感知并體驗周圍的世界。通過觸摸物體表面的三維拓?fù)湫蚊玻藗兛梢酝瓿扇玳喿x盲文、感知布料紋理、欣賞雕塑等一系列觸覺交互任務。氣動觸覺顯示器通過重構裝置表面的微觀形貌，模擬真實世界的紋理特征，從而為用戶提供豐富的觸覺體驗?，F(xiàn)有觸覺顯示裝置面臨諸多瓶頸：在狹小空間（指尖）內高密度集成氣動致動器對流體網絡布線提出巨大挑戰，限制了觸覺顯示空間分辨率的進一步提升；傳統觸覺顯示裝置的剛性結構無法與彎曲表面共形集成，限制了觸覺顯示技術的推廣和應用。
針對以上挑戰，王黨校教授團隊結合3D微流體結構設計和先進多層軟光刻工藝，創新性地提出了一種基于三維倒金字塔流體網絡的高分辨率觸覺顯示器。不同于傳統的單層流體布線策略，該策略按照“由內向外、自下而上”的原則排布流體通道，即將陣列外圍單元的氣路層疊于內部單元之上，從而在有限垂直空間中實現了無干擾的氣路布局。這一策略有效提升了氣動執行單元的集成密度，同時保持了每個執行器的獨立可控性，為構建高分辨率的觸覺紋理顯示系統提供了關鍵技術支撐。進一步，研究團隊結合該立體微流體布線策略，開發出一款空間分辨率達1.25?mm、可匹配指尖感知閾限的柔性微流體觸覺顯示器。該裝置采用多層軟光刻工藝制備，通過多層堆疊實現了高密度微流體驅動單元的柔性集成，兼具高分辨率、柔性與高擴展性等優勢，顯著提升了觸覺紋理的顯示精度與場景適應性。
研究團隊在不同輸入壓力條件下對微流體觸覺驅動器進行了系統性能評估，結果表明該觸覺顯示器能夠在穩定變形、高重復性和快速響應等方面實現魯棒的觸覺反饋性能，滿足復雜觸覺紋理重建和動態交互需求。最后，研究團隊通過一系列主觀實驗驗證了該觸覺裝置在模擬紋理圖案方面的有效性。實驗設計包含8種典型觸覺模式，通過5×5驅動器陣列（空間分辨率為1.25 mm）在100 kPa氣壓下動態生成，受試者可以輕松分辨出八種觸覺圖案，準確率高達 96%，充分證明了該裝置在高分辨率觸覺圖案呈現中的可行性與實用價值。

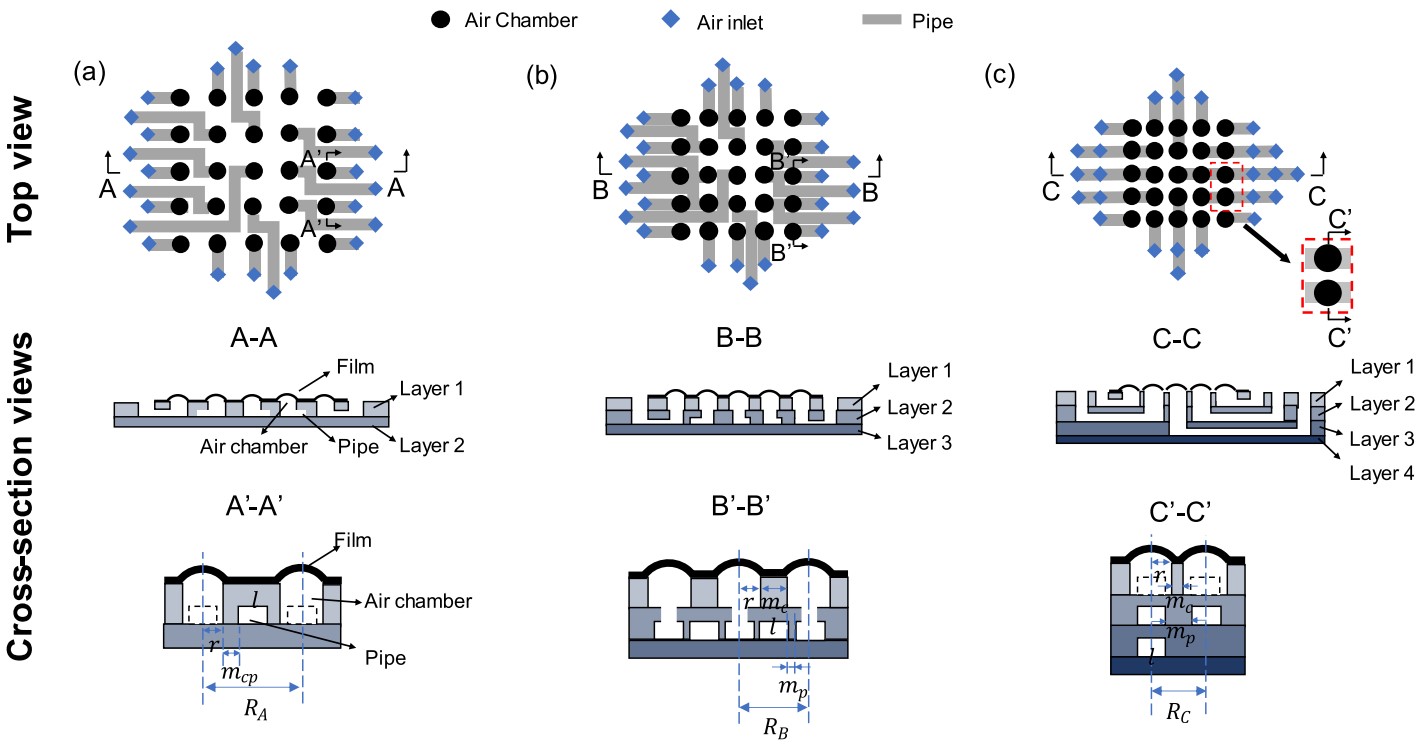

圖2 不同流體管路走線布局策略的對比

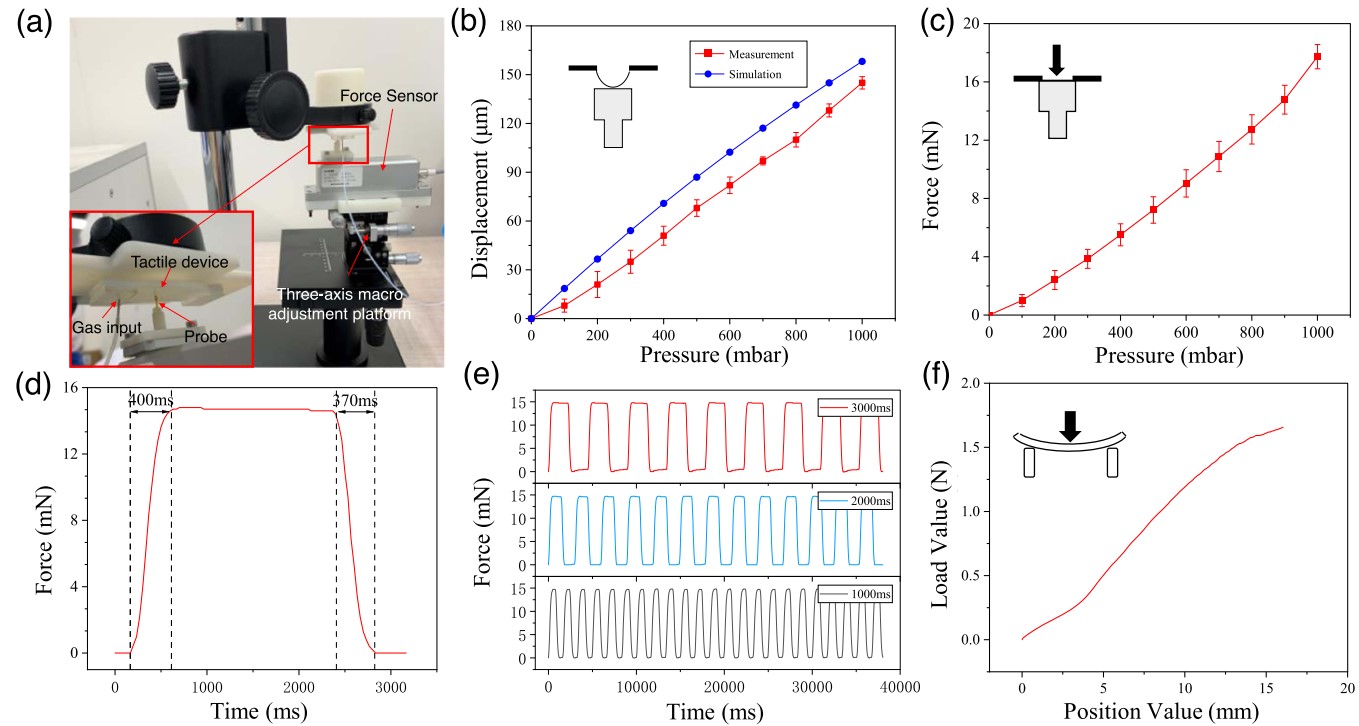

圖3 高空間分辨率微流體觸覺裝置整體性能評估

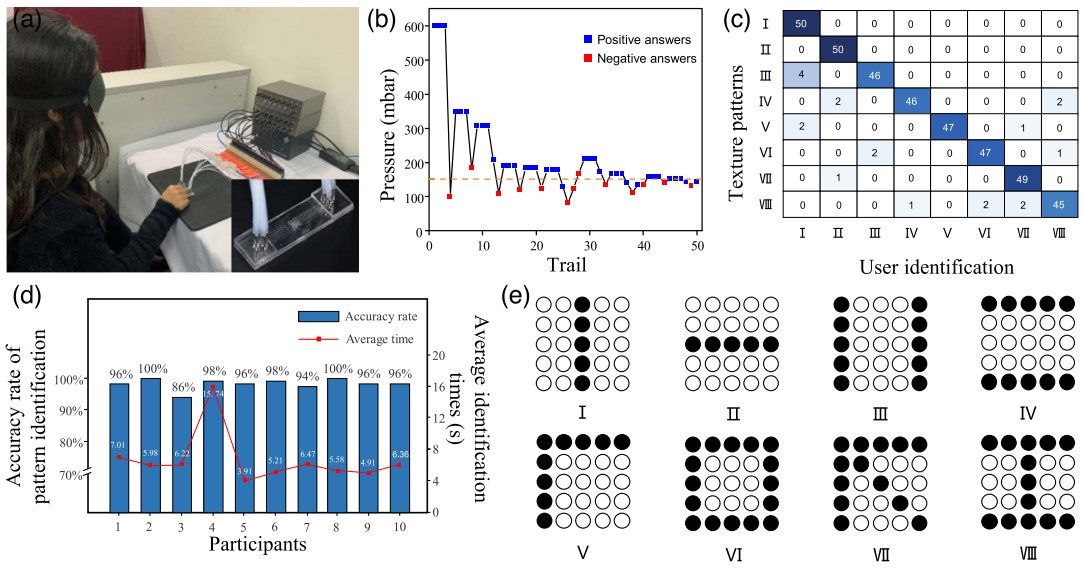

圖4 高空間分辨率微流體觸覺裝置用戶實驗驗證
圖5 IEEE Transactions on Haptics 最佳論文獎
該研究聚焦于觸覺交互領域?qū)Ω叻直媛省⑷嵝燥@示設備的迫切需求，旨在突破傳統觸覺裝置在空間分辨率、集成度和適應性等方面存在技術瓶頸。通過創新性提出三維倒金字塔式立體布線策略，并結合多層微流體軟光刻工藝，該團隊研究構建出一款空間分辨率達1.25?mm的柔性觸覺紋理顯示器。這一裝置在國際上率先實現了氣動驅動器在超高密度下的柔性集成與穩定驅動。通過系統評估與用戶識別實驗，驗證了該顯示器在模擬真實紋理信息方面的高保真度與高準確性，展示了其在虛擬現實、輔助感知、精細交互等應用場景中的廣闊前景。團隊的研究成果為指尖精細觸覺呈現的柔性器件提供了全新的技術范式，具有重要的工程應用和技術推廣價值。該成果獲得IEEE Transactions on Haptics最佳論文評獎委員會評價如下：“Develops a novel 3D microchannel design for a high-resolution fingertip tactile display, demonstrating how finely pneumatic actuators can be integrated into the compact area of the fingertip.” 相關研究得到了國家自然科學基金“支持智能汽車屏幕觸覺反饋的主動電子皮膚” （62373021）的資助。
IEEE Transactions on Haptics（簡稱 ToH）是觸覺與力反饋領域最具影響力的國際期刊之一，隸屬于 IEEE（Institute of Electrical and Electronics Engineers，美國電氣與電子工程師協會）旗下核心期刊。ToH 每年出版四期，每期約收錄 8–12 篇 高質量論文，內容涵蓋觸覺感知、力反饋接口、觸覺建模、感測與顯示技術等多個方向。自 2017 年 起，ToH 每年評選一篇“最佳應用論文”（IEEE Transactions on Haptics Best Application Paper Award），以表彰在實際應用中具有顯著影響力的高水平研究。這是該獎項首次授予由中國學者主導的研究成果，標志著中國學者在國際觸覺研究應用領域的重要突破與廣泛認可。
文章來源：
B. Shan et al., “A Multi-Layer Stacked Microfluidic Tactile Display with High Spatial Resolution,” in IEEE Transactions on Haptics, vol. 17, no. 4, pp. 546-556, Oct.-Dec. 2024, doi: 10.1109/TOH.2024.3367708.
