隨著老齡化社會進程的不斷加速，康復需求呈現出持續攀升的態勢。然而，傳統康復治療方式面臨資源分配不均、價格高昂、使用不便等諸多挑戰。在此背景下，低成本、高便捷性的居家康復模式正逐漸成為未來康復領域的重要發展方向。3月8日，機械工程及自動化學院機器人研究所的丁希侖教授、張武翔教授、馮仰剛副教授團隊，聯合中國科學技術大學近代力學系王柳特任教授，在《自然通訊》（Nature Communications）雜志上在線發表了題為“Power-free knee rehabilitation robot for home-based isokinetic training”的研究論文，提出了首款無源等速抗阻膝關節康復機器人。這一創新成果打破了傳統大型商用等速康復設備僅能在醫院使用的限制，在居家康復領域展現出廣闊的應用前景。丁希侖教授、張武翔教授、王柳教授和馮仰剛副教授為該文的共同通訊作者，馮仰剛副教授和吳昊洋博士為共同第一作者，北京航空航天大學為第一完成單位。

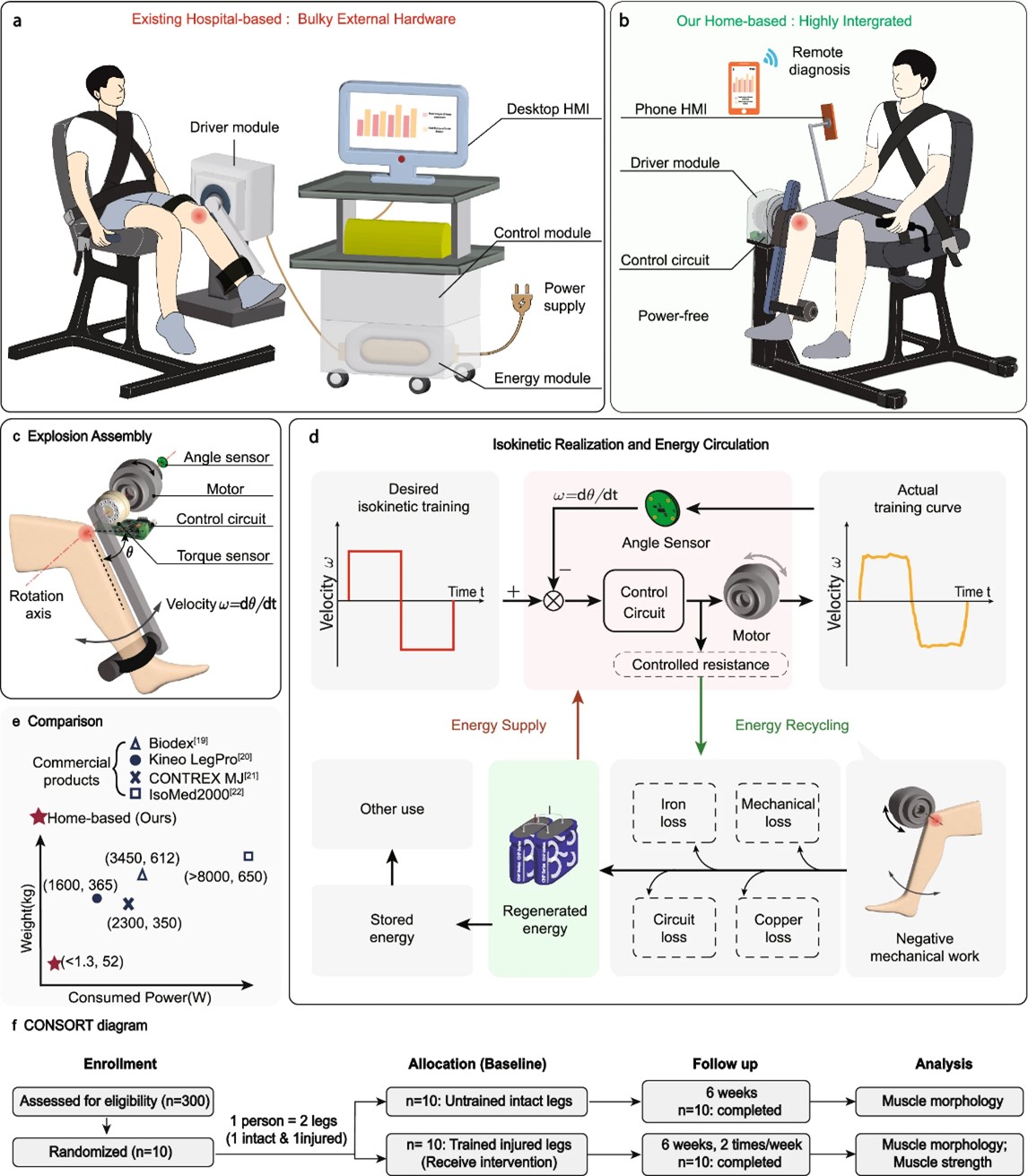

圖1.等速抗阻設備對比
現有的商用等速訓練設備普遍存在體積龐大、重量沉重、能耗高等問題。這些弊端使其使用場景被限制在大型醫院或康復中心，難以契合居家康復的實際需求。如今，隨著人們對居家康復的便捷性與高效性的追求日益強烈，輕量化、便攜式等速訓練設備的需求正呈現出迅猛增長的態勢。
研究團隊提出了首款無源等速抗阻機器人，該機器人專為居家康復場景設計。相較于傳統商用大型等速訓練設備，提出了適應于無源等速抗阻機器人動態能量再生方法，摒棄了傳統設備中的能量模塊和供電電源，從而降低了設備的體積和重量，提升了整體的集成度。

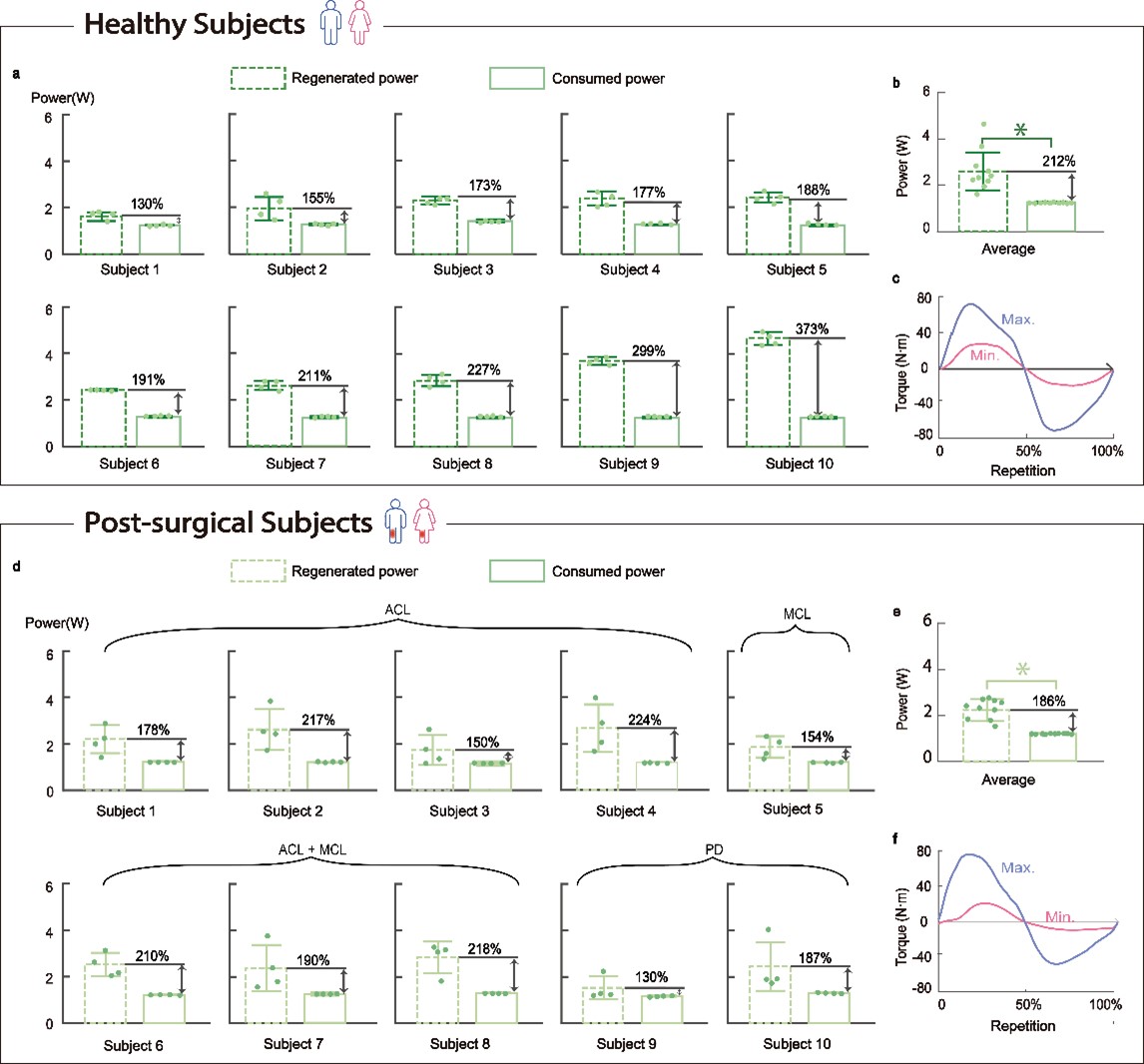

圖2.無源特性實驗結果
為了全面評估無源等速抗阻機器人的性能，研究團隊招募了10名健康受試者和10名膝關節術后患者參與了無源特性實驗。實驗結果顯示，盡管個體肌肉力量存在差異，但是所有受試者的再生功率/消耗功率的比值均大于1，這一結果充分展示了該機器人在不同康復場景中，針對不同身體狀況的用戶，均能穩定提供無源等速訓練的能力。

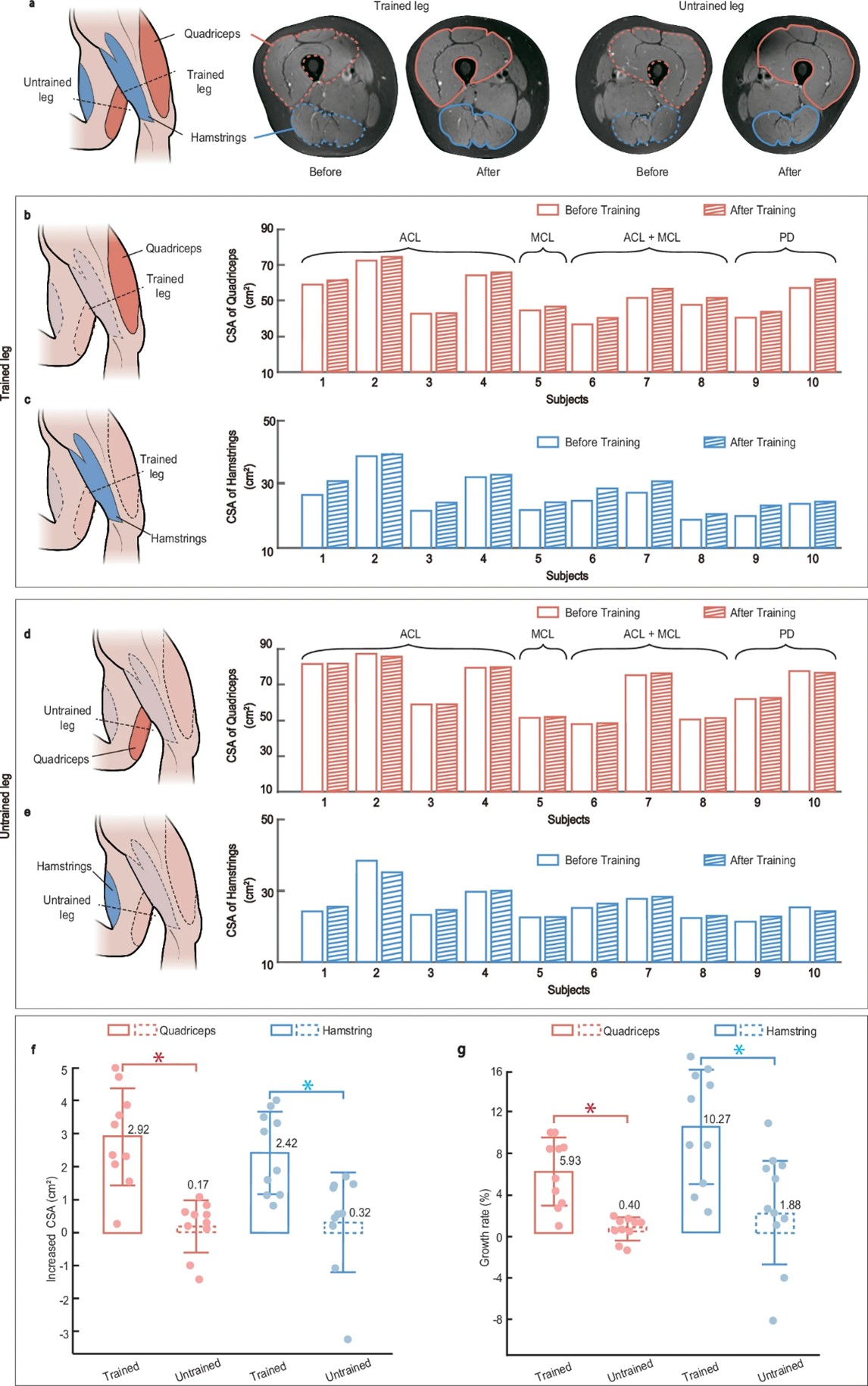

圖3.肌肉輪廓變化臨床實驗
為了評估所提出機器人的康復效果，10名膝關節術后受試者參加了為期6周、每周兩次的康復臨床訓練。研究通過核磁共振掃描檢測受試者大腿橫截面積(cross-sectional area, CSA)在訓練前后的變化，并記錄了12次訓練中等速肌肉力量的變化。結果顯示，訓練后，受試者股四頭肌的CSA顯著增加，平均增長為2.92±1.46 cm?，增長率為5.93%±3.3%。同時，腘繩肌的CSA也明顯增加，平均增長為2.42±1.25 cm?，增長率為10.27%±5.5%。這些數據表明，該機器人在促進術后膝關節康復方面具有顯著效果。

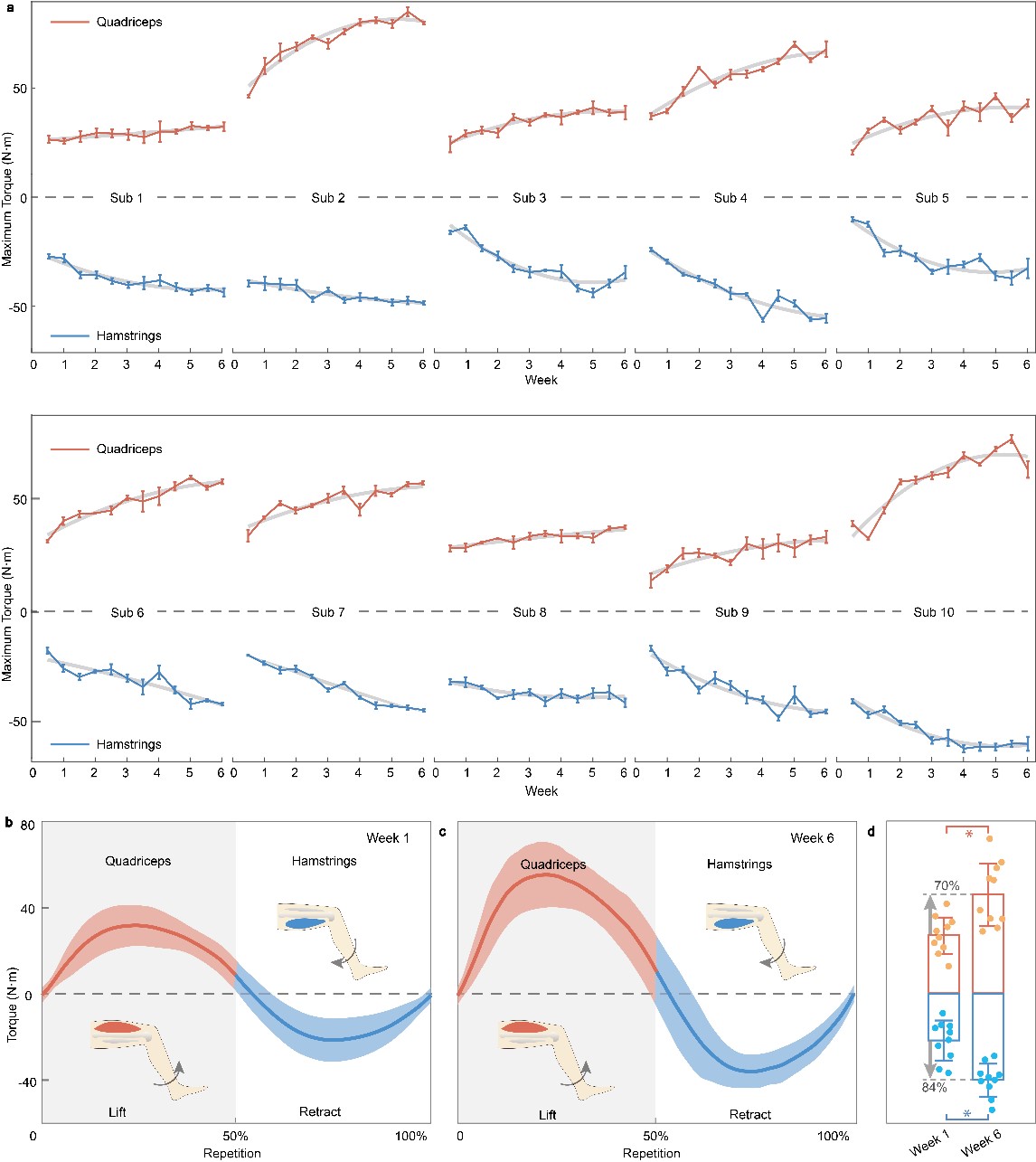

圖4.肌力變化臨床實驗結果
受試者不僅表現出顯著的形態學改變，其股四頭?。ㄌ龋┖湍N繩?。ㄊ胀龋┑募∪饬α恳诧@著增強。平均來看，股四頭肌的肌肉力量提升了70%，腘繩肌的肌肉力量提升了84%。具體而言，抬腿和收腿的平均力矩分別從訓練前的30.6±9.6N·m和24.6±10.4N·m，顯著提升至訓練后的51.9±16.4N·m和45.1±8.6N·m。這些數據進一步驗證了該機器人在增強肌肉力量和促進功能恢復方面的顯著效果。

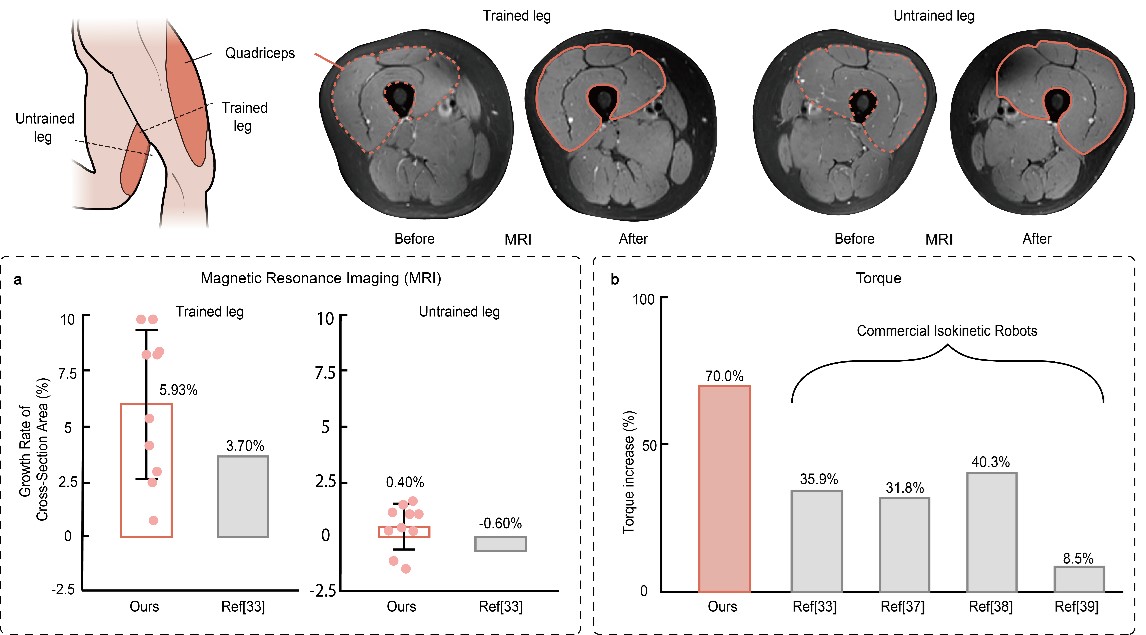

圖5.康復效果對比
在訓練效果的對比中，相比于商用等速訓練機器人，在相同的訓練持續時間和周期條件下，本研究提出的無源等速抗阻機器人展現出優異的訓練效果：其訓練后大腿橫截面積的增長率達到5.9%，高于傳統商用設備的3.7%；在抬腿扭矩提升方面，該機器人提升幅度為70%，超過傳統商用設備的35.9%。
綜上所述，本研究提出了首款無源等速抗阻膝關節康復機器人。該機器人運用動態能量再生方法，無需外界電源，即可實現高效的膝關節等速康復訓練，無源特性實驗驗證了其無源設計的有效性。臨床試驗表明，該機器人的康復效果達到/超過現有商用等速設備。
合作單位有北醫三院、華西醫院、航天智能院、上海交大和北京大學，相關研究得到了國家重點研發計劃、國家自然科學基金、中央高?；究蒲袠I(yè)務費、寧波市“科創甬江2035”重點研發計劃等資助。
文章鏈接：https://www.nature.com/articles/s41467-025-57578-z
