2023年11月30日

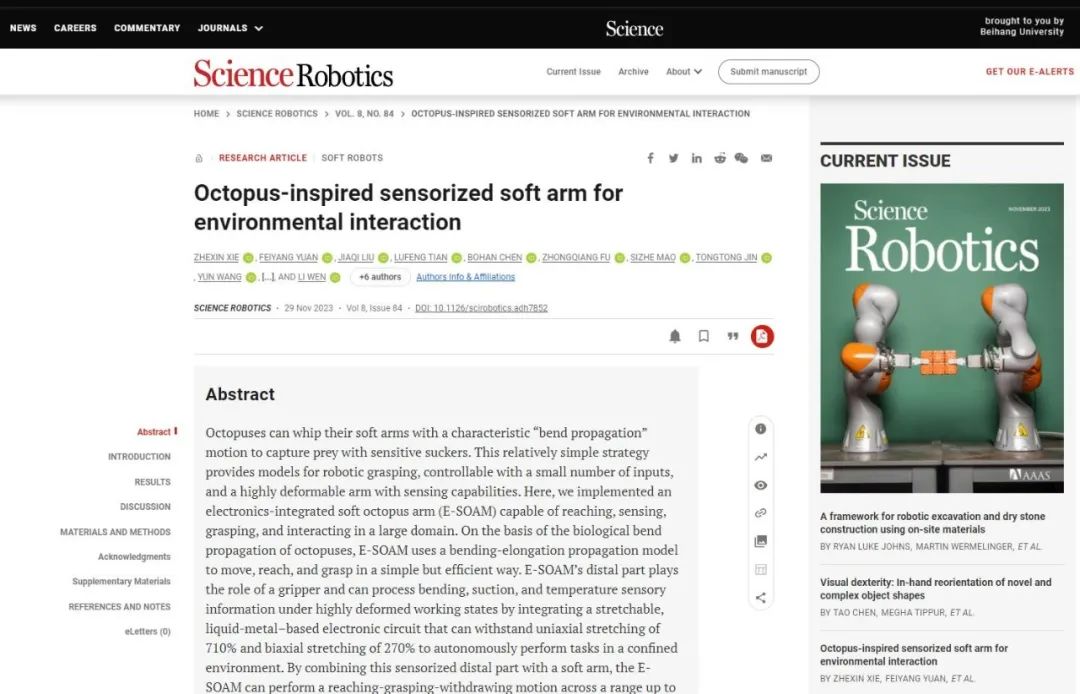

國際權威期刊《科學·機器人》
報道了北京航空航天大學
機械工程及自動化學院
仿生機器人研究團隊
與清華大學，新加坡國立大學合作
在仿生柔性機械臂領域
取得的新進展
這種融合柔性電子的仿生機械臂
具有極高的自由度
能夠像章魚一樣抓捕物體
為應對復雜環境下的機械作業
提供了新的方案
成果發布后

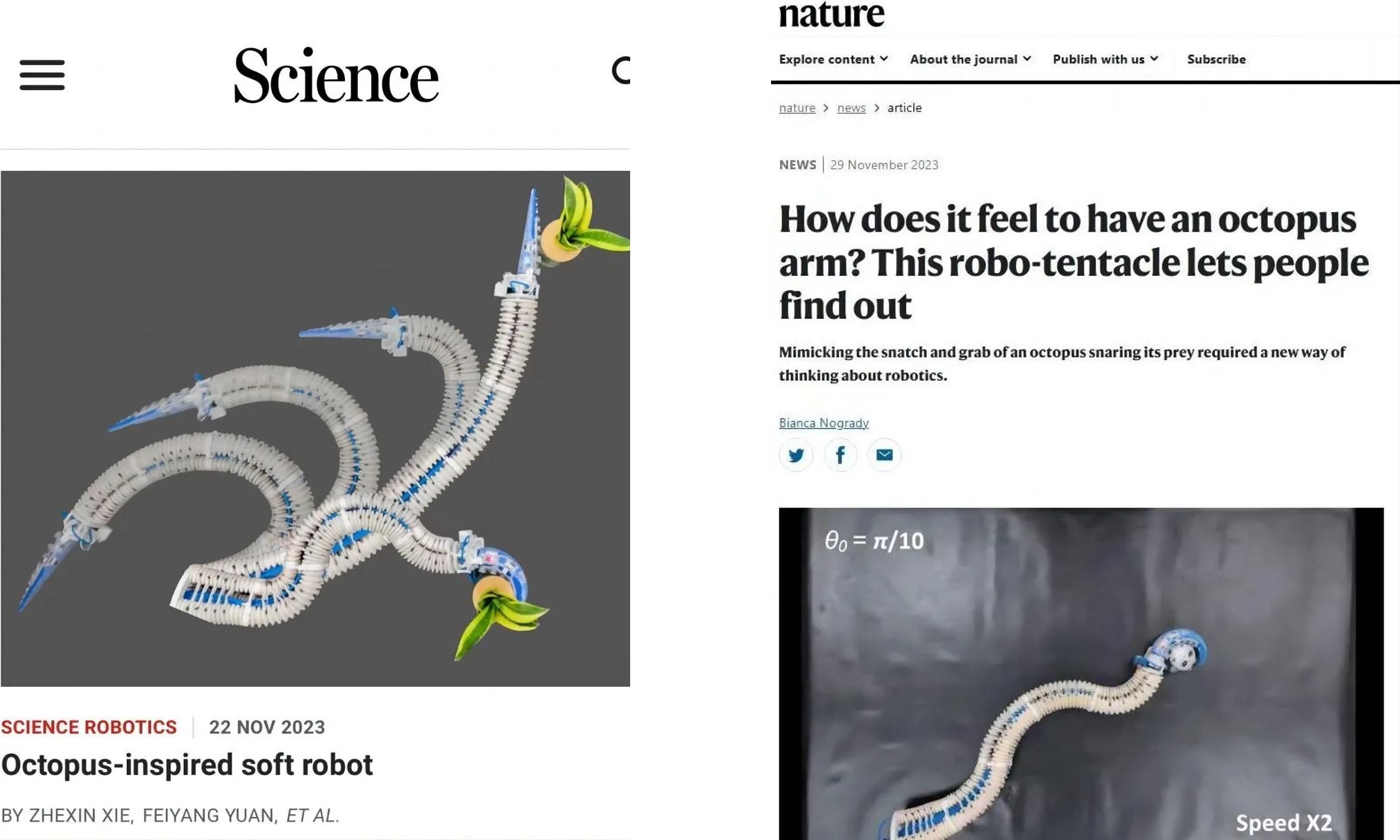

被Science官網圖片報道
同時被Nature官網News撰文報道
來自“章魚臂”的靈感
從人類制成的第一把石斧、第一個輪子到第一艘船舶，從魯班受芒草啟發發明鋸子到列奧那多·達·芬奇研究鳥的身體構造制作撲翼機，再到今天的AI神經網絡、蟻群算法，無一不印證著仿生的魅力。那些令我們頭痛的技術難題，大自然早已給出答案。這項研究成果便是從章魚臂中得到了靈感。
軟體連續體機器人的建模、感知及控制是機器人領域面臨的一項重要挑戰。軟體連續體本身具有較高的自由度和冗余度，對其非線性偏微分方程模型進行數值近似求解的速度和精度難以同時保證。而軟體連續體的環境感知?jiǎng)t存在著傳感電路與機器人本體楊氏模量（<1Gpa）匹配難、功能結構分布設計難等問題。
章魚被譽為最聰明的無脊椎動物，也被稱為海洋中的靈長類。它的觸手十分靈巧，觸手所及之空間，皆為章魚所掌控，這些驚人的功能為軟體機器人的研發提供了重要的思路。章魚在抓捕獵物過程中，其細長的觸手采用一種“彎曲波傳遞”的模式接近目標，利用高靈敏度的觸手/吸盤神經進行感知并快速捕獲目標。模仿生物章魚的這種獨特的捕食行為，可為軟體連續體機器人的感知和與環境交互提供參考。
探秘章魚臂的抓捕機制
早在2015年，文力課題組就開啟了關于仿生章魚臂的研究。起初，他們將目光聚焦于章魚臂的末端部分，就“章魚觸手如何吸附、如何抓取”這個問題一探究竟，發現觸手末端必須有一定的錐度才能“手到擒來”。而在大范圍、大空間的應用場景中，僅靠觸手末端是遠遠不夠的。為了使機械臂可以真的像章魚一般“心靈手巧”，團隊開展了更進一步的研究。
于是，研究團隊購買了多批章魚，在實驗室人工創設出海水環境，精心培育、耐心觀察，逐漸熟知章魚的生物習性，并通過高速相機等專業設備進行觀測，獲取生物運動學數據，然后探索數據背后章魚抓捕物體的具體機制。
章魚對生存環境要求苛刻，充足的氧氣、良好的水質和充足的資源才能讓章魚“賓至如歸”。除此之外，章魚又好奇心滿滿，一不留神就“溜出缸外”，離開適宜的環境后很快就會死亡。觀測數據同樣不易獲取，章魚并不會一直做出研究所需要的抓捕動作。負責生物章魚捕食觀測的博士生陳勃翰說：“章魚有比較明顯的情緒特征，抓捕動作得看章魚心情，不僅要琢磨好章魚的性子，還得持之以恒進行觀察”。
圖1：生物章魚觀測
圖2：生物章魚臂的趨近(Reaching)模式和掃掠(Sweeping)模式
根據生物章魚的觀測數據，課題組發現，章魚觸手的抓捕動作采取“彎曲波傳遞”的方式，“很像我們揮舞長鞭，指令從鞭子根部像波一樣傳導到末端”，然后通過高度敏感的觸手/吸盤神經網絡觸發停止和抓取信號，對物體進行抓取并拉回。

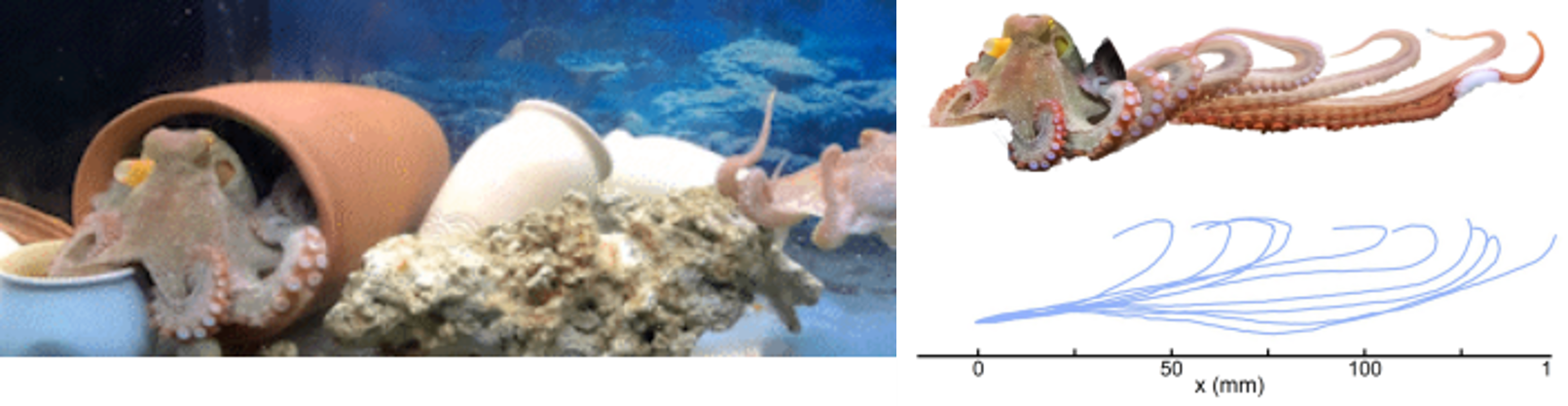

圖3：章魚觸手的“彎曲波傳遞”抓捕動作
攻克三大研究難關
盡管章魚臂抓捕機制已經明晰，然而距離實現和章魚臂一樣能夠自主感知環境、作出決策并執行操作的軟體機器人系統，研究團隊還需要攻克三大難關。
一、“彎曲波傳遞”模型
第一個難關是如何通過數學建模的方式將章魚臂的“彎曲波傳遞”抓捕機制應用到自主研制的仿生章魚臂樣機控制中。建模的第一步是用簡潔的數學語言搭建生物學模型，從機器人控制的角度，要求不能建立結構過于復雜的模型。第二步是構建具有連續體構型特點的機器人模型。由于仿生章魚臂樣機有5個關節，16個自由度，其冗余自由度要遠高于剛性機械臂。此外，機器人驅動器主要由柔性材料構成，其材料特有的超彈性特征也對機器人的建模與控制提出很高的要求。
圖4：仿生章魚臂的“彎曲波傳遞”模型
研究團隊經常聚在一起頭腦風暴，許多奇思妙想就是這樣誕生的。在解決數學建模的問題上，博士生劉嘉琦巧妙引入玫瑰線方程，以簡潔而美觀的形式進行了刻畫。玫瑰線方程源于中世紀航海羅盤，形似玫瑰，在極坐標下只有α、k、θ三個變量，和彎曲波傳遞的運動軌跡有極高的吻合度。在這一模型的指導下，仿生章魚觸手抓持器與多段軟體臂的組合可以在大范圍、不同方向和距離的情況下自動進行抓捕操作。

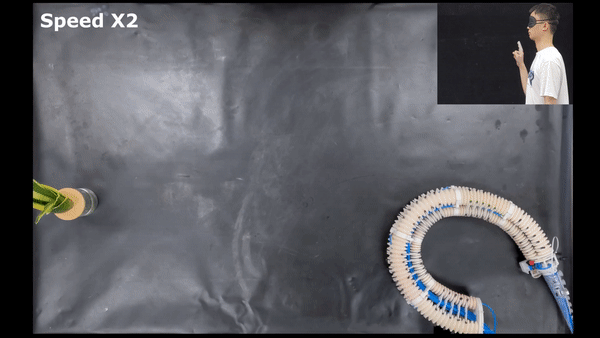

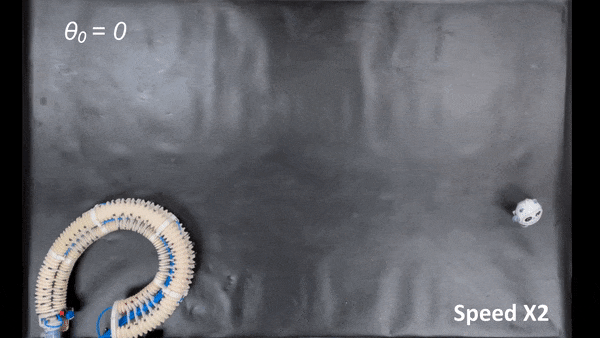

圖5：傳遞式驅動邏輯下的“彎曲波傳遞”目標物抓捕
二、集成液態金屬電子系統
如何實現機器人在高柔順大拉伸狀態下對自身狀態及外部環境的精準感知，這是面臨的第二個難關。人類只有一個大腦，而章魚足足有九個，每一條章魚臂上也有自己的神經系統。章魚觸手通過吸盤感知到接觸的物體時，會迅速纏繞，然后將信號傳導到觸手的大腦中進行控制，這是生物中的一種分布式智能。章魚的觸手極為靈敏，所有可以?huà)叩降牡胤蕉际钦卖~(yú)的抓捕空間，這與章魚獨立控制的方式帶來的高效決策、迅速抓捕是分不開的。負責仿章魚神經感知系統的博士生袁菲陽提到，“我們希望機械臂可以像章魚觸手一樣，有自己的神經系統?！?/span>
生物章魚臂的形變程度可以達到200%—300%，不僅可以拉伸，還可以自如地收縮、彎曲、膨脹。傳統剛性電路板制成的機器人難以實現這些力學性能，因此，研究團隊采用液態金屬柔性電路，為大變形軟體機器人集成具有多種傳感（例如彎曲、吸力、溫度）及自主信號處理能力的大拉伸電子系統。在此期間，團隊還解決了柔性基底與硬質芯片在大拉伸狀態下易產生剝離的問題，通過嵌入中間硬度的緩沖材料，有效地降低了芯片連接面處的應變，提高了柔性電路的拉伸率。經過增強后，簡單柔性電路單元在拉伸至710%的狀態下仍能正常工作，對于集成傳感以及電子元件的復雜電路，其拉伸性也從140%提升到了360%。

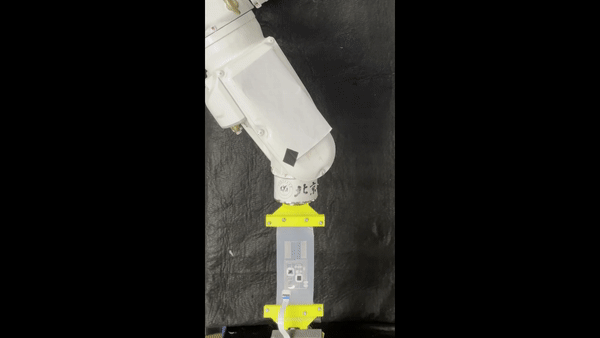

圖6：柔性電路單項拉伸測試

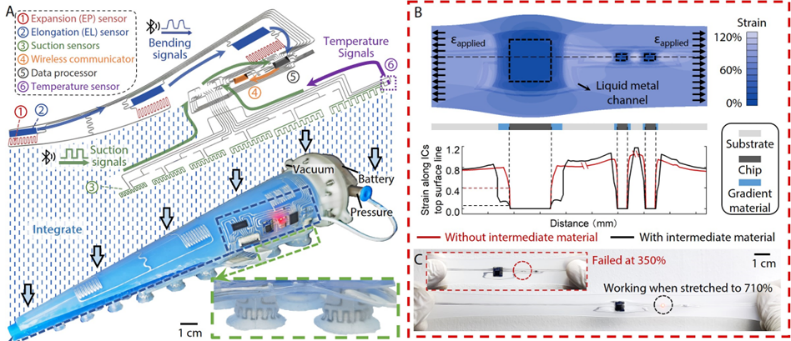

圖7：集成液態金屬電子系統的仿生章魚觸手抓持器
這種增強的柔性電路不僅能夠在單一軸上承受大幅拉伸應變，而且還具備對多軸拉伸應變的適應能力。更為引人注目的是，這種柔性電路不僅僅被動地適應變形，而且能夠通過感知人的交互進行主動響應和相應的變形。這種智能化的柔性電路為軟體機器人的實時環境感知和主動決策創造了強有力的基礎。

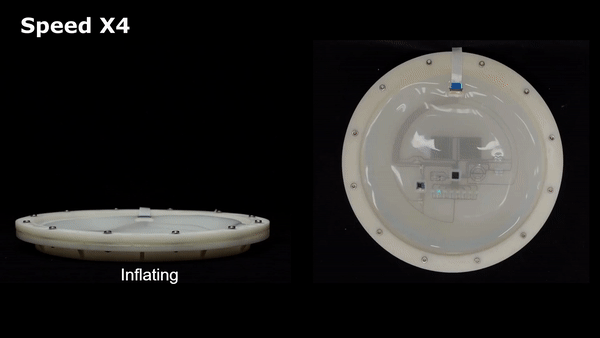

圖8：可交互的柔性高延展電子皮膚
三、柔性觸覺裝置
第三個難關是將仿生機械臂的感知信息準確反饋到人身上，進一步實現自然、直觀的人機交互。章魚即使視力很差，依舊能憑借出色的感知力成為高超的捕食者，研究團隊從中汲取靈感，制作了基于大拉伸電子電路的可穿戴柔性觸覺裝置，用于感知和控制仿生章魚臂。柔性吸附觸覺指套的設計與制作主要由博士生田路峰負責，指套內側嵌有吸盤結構，當抓持器吸盤吸附上物體時，信號傳遞到指套，指套內嵌吸盤會產生負壓，在手指上同步產生吸附觸覺，將機器人觸覺傳遞到人手。柔性指套的引入不僅為用戶提供了更直觀、自然的控制手段，而且通過無線通信與仿生章魚觸手抓持器實現了高效的協同作業。

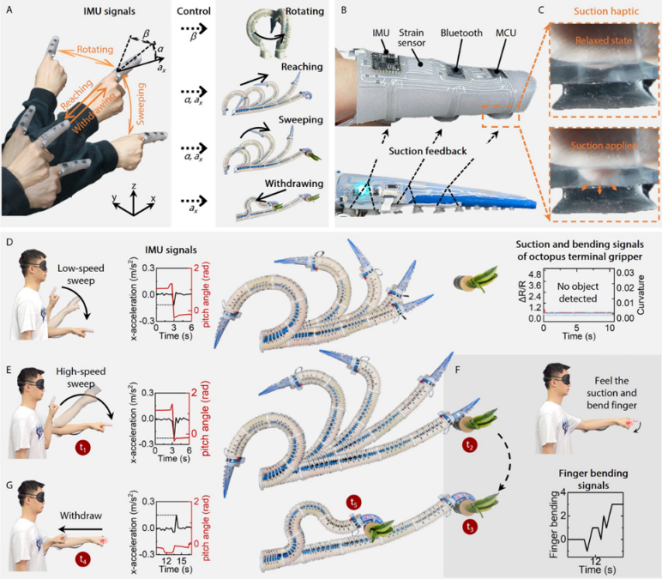

圖9：柔性觸覺指套控制仿生章魚觸手
持續探索未來應用
功夫不負有心人，一個活靈活現，可以像章魚一樣抓取、決策的仿生機械臂已然完成。然而考慮到水下捕獲、咽拭子檢測等實際應用場景要求仿生軟體機器人能夠在更廣闊的空間中自由運轉，研究團隊并未停下探索的腳步。
起初，制成的機械臂只能在二維平面內進行捕獲、抓取，在三維空間的實際應用中顯得捉襟見肘。章魚的視力很差，抓捕空間卻極大，原因在于章魚高超的捕食技巧：在感知到物體后，章魚會控制觸手以波傳遞方式觸及物體，掃掠范圍大、十分敏捷；一次抓捕方向不正確，會扭頭迅速調整方向，進行二次抓捕。受此啟發，研究團隊巧用輪盤，在仿生機械臂的底部增加了一個自由度，這樣便“二維變?nèi)S，困途變坦途”。研究團隊演示了在人為控制下的水下三維空間內對移動物體的抓捕。

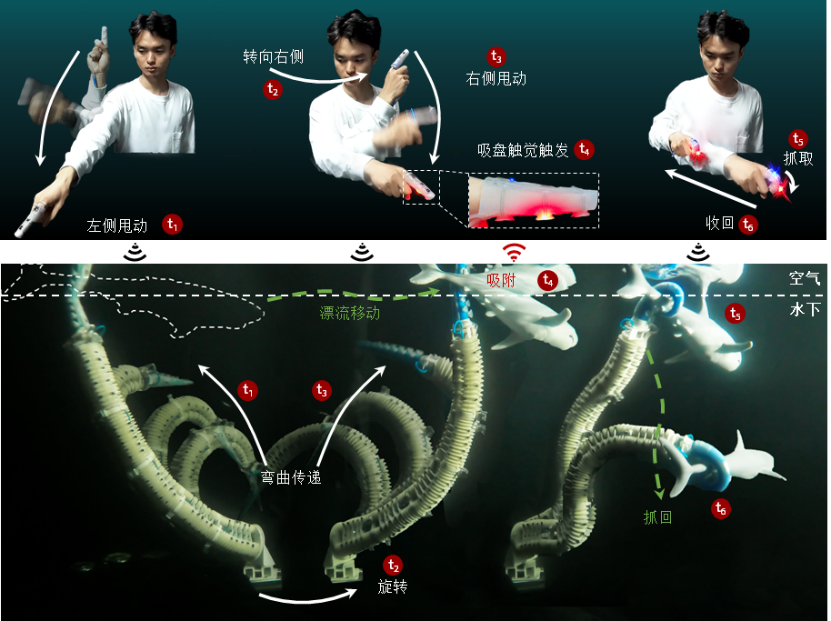

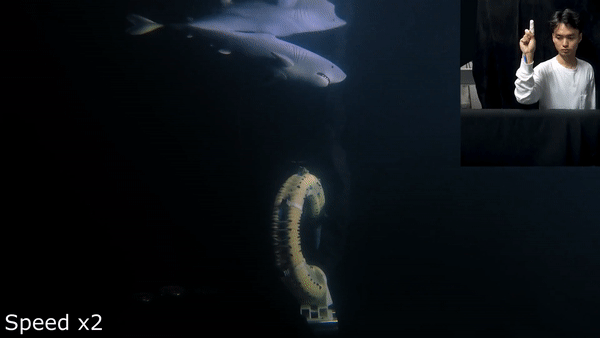

圖10、圖11：人控制仿生章魚觸手抓持水下移動物體
這項研究建立了軟體機器人、人類和環境之間的統一交互模式，并拓寬了可拉伸電子集成的仿生自主系統在大空間內的交互操作方式，為我國柔性機器人的交互式應用提供了新的前景與發展思路。
項目作者及團隊信息
這項研究涵蓋了多個研究領域，涉及生物學和機器人學等多方面的交叉。謝哲新、袁菲陽、劉嘉琦、田路峰為論文的共同第一作者，北航丁希侖教授、清華大學張一慧教授、新加坡國立大學Cecilia Laschi教授為論文的合作作者。文力為論文的通訊作者。北航為研究論文的第一/通訊單位。本項目得到了國家自然科學基金項目、創新研究群體等項目的支持。
