多姿多彩的大自然為人類科技文明的發展提供了源源不斷的靈感與動力。仿生學就是這樣一門“以自然為師”的科學。

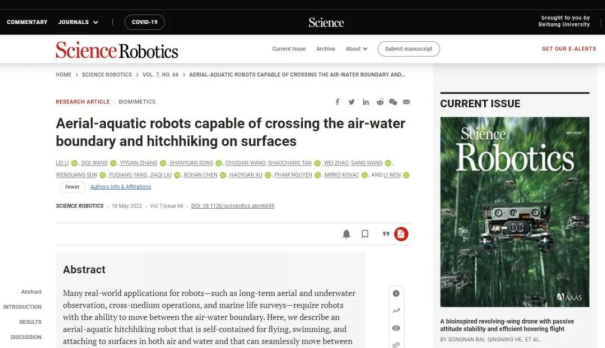

2022年5月19日，國際頂級期刊《科學·機器人》（Science Robotics）雜志報道了北京航空航天大學機械工程及自動化學院仿生機器人研究團隊文力課題組在跨介質吸附仿生機器人領域取得的新進展。

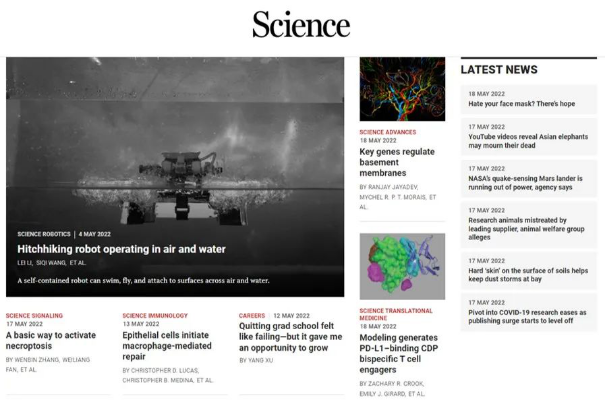

這種跨介質吸附仿生機器人能從水里“飛”到空中，是一種跨水空的無人航行器，為未來的高性能跨介質無人系統提供了新的思路。成果發布后，登上Science官網圖片頭條！
這也是北航仿生機器人研究團隊文力教授課題組在《Science Robotics》上發表的第3篇論文。這是一項怎樣的仿生學成果？讓我們從一條小小的魚說起。
2017 仿生魚軟體吸盤機器人
海洋中有一種奇特的生物，名為魚，它們頭部扁平，上面有一個形似“鞋印”的橢圓形吸盤。魚用自己的吸盤吸附船底或其它大魚遠游和索食，因此也常被稱作海中的“旅行家”和“搭便車高手”。
魚利用頭部吸盤吸附在鯊魚身體上“搭便車”（圖片來源于網絡）
2013年，正在研究3D打印鯊魚皮的文力就關注到了這條常常在鯊魚皮上緊緊吸附的小魚。文力馬上想到，如果能復刻魚在水下極強的吸附能力，并將其運用到機器人身上，是否也能極大程度減小機器人工作中的消耗能量？隨即展開了深入的研究。

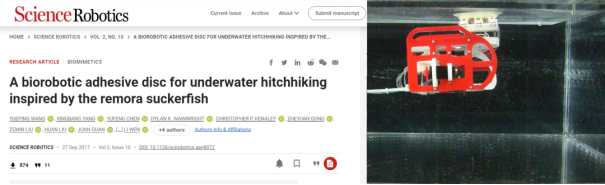

歷時四年，這項以小魚為靈感的”仿生魚軟體吸盤機器人”作為我國首篇論文登上了國際機器人研究領域的權威期刊《科學·機器人》（Science Robotics）封面。
在四年的研究過程中，課題組攻克了還原吸盤結構、制作錐狀小刺、實現鰭片微動三大技術難關，終于成功研制出吸附力可達自重340倍的“仿生魚軟體吸盤機器人”。這項研究工作不僅從生物力學角度揭示了魚的吸附機制，同時也在水下救援以及海洋生態監測等軍民領域中具有良好的前景。
初代吸盤機器人樣機存在機器人移動范圍?。ㄓ捎诰€纜限制）、吸附復雜表面難（如破損、曲面、粗糙度高的表面）、機器人的機動性不足等關鍵問題。因此，課題組并未就此止步。
2022 跨介質仿生吸附機器人
在進一步的研究中，研究人員發現了一種有趣的現象——當海豚躍出水面試圖甩掉吸附于身體上的魚時，魚依然可以牢牢地附著在海豚身體上。該現象讓課題組意識到——魚吸盤不僅能夠應用于水下環境，在空氣中也具備優秀的吸附性能。因此，課題組開始探索仿生魚吸盤和跨水空介質無人航行器結合的可能性。
海豚躍出水面試圖甩脫?jù)擊~(yú)時，魚依然可以緊緊地附著在海豚表面（圖片來源：Maxence Atzori）
潛在需求廣泛
機器人在高度非結構化環境中的應用，比如進行多地形觀測、多介質作業、多環境探查等，對機器人快速跨介質運動（擴大工作范圍）和高效暫棲（延長工作時間）的能力有著廣泛的潛在需求。
相比于傳統的飛行機器人，跨介質仿生吸附機器人可長時間工作，并同時覆蓋水下和空中的運動范圍，這在探索基礎科學問題，研制具有潛在用途的高性能跨域航行器方面具有重要意義。
兩大研究挑戰
機器人實現水下和空中吸附主要面臨兩大挑戰：
1）需要強力、可逆、自適應性強的吸附裝置，該裝置可以同時在水下和空中發揮作用，使機器人可以在各種表面上高效吸/脫附，并可以產生足夠的切向力來抵抗高速來流的沖擊；
2）需要可以快速、連續、穩定跨越水/空界面的無纜機器人，用于搭載吸附裝置和工作設備。
而此次發現魚在跨介質環境中展現出的優秀吸附性能，為跨介質仿生吸附機器人的研制提供了可行的方向。
攻克挑戰一：冗余吸附機理
通過實驗室條件下對生物魚吸盤的觀察，課題組發現，魚只依靠吸盤的一部分即可吸附在帶孔的表面上。課題組利用生物觀測手段揭示了魚吸盤吸附復雜表面、實現長時間吸附的新機理——鰭片獨立腔體、靜水壓增強的冗余吸附機理（圖1）。通過多個仿生對照組研究發現，吸盤內部對稱排列的鰭片之間可以形成獨立的密閉腔體，進行局部吸附；而外部柔軟的唇圈也可以形成整體的吸附，實現冗余吸附。當靜水壓增強驅動鰭片主動旋轉時，鰭片頂端的大量微刺結構可以和吸附表面互鎖，增強摩擦力來克服剪切力，但微刺結構不會破壞獨立鰭片腔體的吸附。傳統吸盤裝置對泄漏和外部沖擊很敏感，而魚吸盤在水下和空中的冗余和適應性吸附，將摩擦力和吸附時間分別提升了44%和458%。該新機理的揭示對實現仿生機器人在各種表面上長時間“搭便車”具有重要意義。

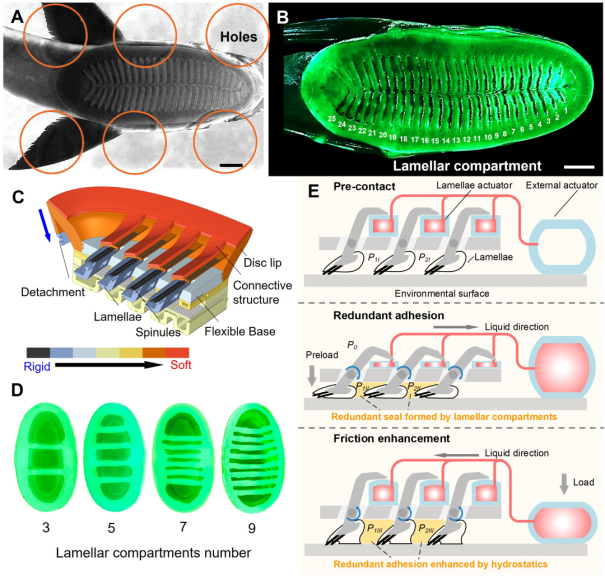

圖1. 魚吸盤的形態學特征、仿生結構及冗余吸附機理：（A）魚可以依靠局部吸盤吸附附著在水族箱側面的多孔表面上；（B）魚吸盤附著在空中透明玻璃上的FTIR圖像（背側視圖），綠色熒光區域表示吸盤與玻璃基板接觸的位置; 鰭片間暗黑色區域表示吸盤的獨立腔體，它們與表面沒有接觸；（C）仿生魚吸盤樣機的CAD模型（長度：87 mm，寬度：46 mm）；（D）FTIR圖像顯示具有不同鰭片數量的仿生吸盤和吸附表面的接觸情況；（E）魚吸盤冗余吸附的三個階段。
攻克挑戰二：可折疊螺旋槳
為了解決水/空無縫跨越的挑戰，機器人需要在水和空氣之間進行穩定、連續、快速的跨越，并可以在這兩種介質中航行。水和空氣兩種介質的巨大差異性，導致跨介質特征成為研究的難點。
基于吸附各種非水平復雜表面的需求，機器人平臺需要具有高機動性能，旋翼機器人成為最優選擇，前人對旋翼機器人的水/空跨越難題，多采用復雜低效的共軸串列旋翼布局或額外的浮力裝置解決方案，并且缺乏對水空跨越過程的詳細討論。本項目研究發現，由于螺旋槳在兩種不同介質中的工作轉速區間差異巨大，旋翼機器人從水面進入空氣的瞬間會經歷升力驟減的過程，縮短螺旋槳轉速在水/空界面處的變化周期是實現旋翼機器人快速跨越介質的一個重要因素。這使得機器人從水下（低轉速）跨越到空中（高轉速）時需要快速增加螺旋槳的旋轉速度，以產生足夠的推力讓機器人飛出水面。
課題組創新性地設計了一種簡單、低成本的可折疊螺旋槳，其在水下可以自適應折疊，在空中可以被動展開。使得螺旋槳在兩種介質中的工作轉速區間減小，縮短了工作轉速的切換時間。相比于使用普通螺旋槳，機器人的跨越介質時間縮短了61.1%，顯著提升了機器人跨越水/空界面的速度。

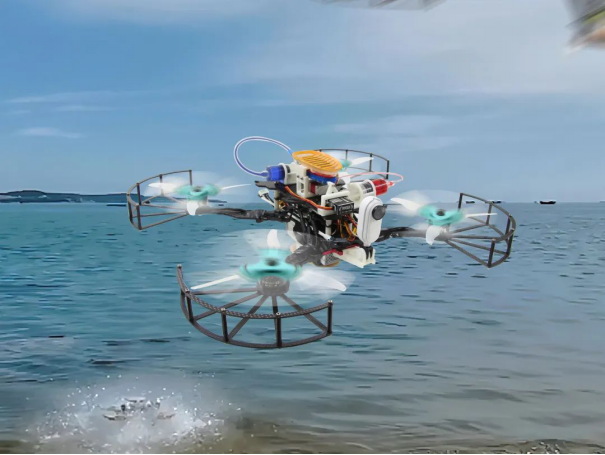

在此基礎上，結合仿生魚吸盤和高機動的四旋翼無人機，課題組研制了一款能夠跨水/空吸附、無纜的仿生機器人（圖2）。其利用自適應變形的折疊槳葉可以在水/空介質之間實現穩定、連續、快速跨越切換（0.35 s），連續跨介質出入水單次循環時間為2.9 s；利用冗余吸附的仿生魚吸盤能夠高效吸附復雜表面（彎曲、粗糙、不完整、生物污染表面等）保持長時間吸附，實現“搭便車”（Hitchhiking）。

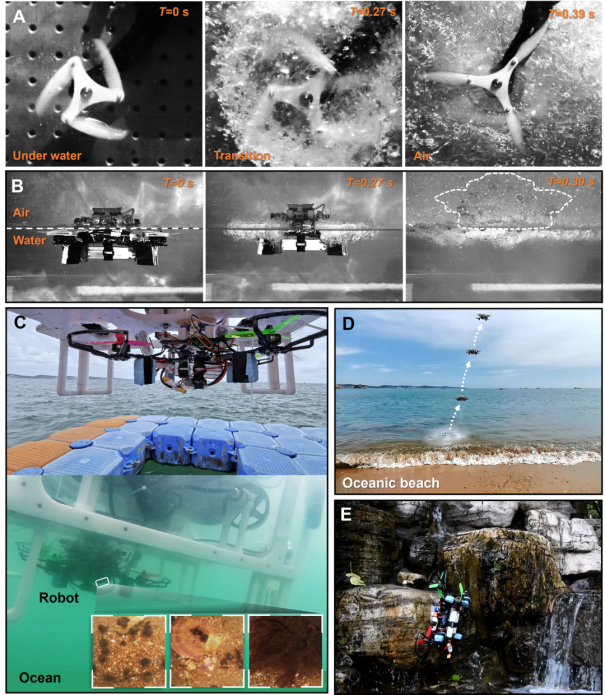

圖2. 水/空搭便車機器人跨介質性能及其野外應用：（A）自折展螺旋槳在跨越水/空過程的變化，水下折疊狀態，水/空界面逐漸展開，空氣中完全展開；（B）機器人在實驗室水箱中從水下跨越到空中的高速相機時序圖像；（C）機器人附著在運動“宿主”（遙控?zé)o人潛水器）的底部，機載相機觀測海底生物；（D）機器人在海灘中飛躍出波浪水面；（E）機器人吸附在濕滑的、水流沖擊的巖石表面。
水/空搭便車機器人能抵抗較大的外部法向和切向力，使機器人能夠“暫棲”在靜止表面或“搭便車”到運動的物體上，從而延長工作時間，擴大工作范圍。與空中保持懸停狀態相比，仿生機器人的搭便車狀態的能量消耗減小了約50倍，與水下的游動相比，搭便車的能耗消耗減小了約19倍。
應用前景廣闊
在野外環境中，該機器人可以在海洋和峽谷溪流中跨越介質，并且可以分別吸附在運動的船底和濕滑的巖石表面，進行穩定的觀測任務（圖2）。此外，該機器人在特定的開放環境中具有潛在的應用前景，包括長期的水下和空中觀測、跨介質抓取、水下結構檢查、海洋生物調查、冰山環境檢測等（圖3）?？缃橘|(zhì)仿生吸附機器人擴展了飛行機器人的作業范圍和任務時間，并為未來的高性能跨介質無人系統提供新的思路。

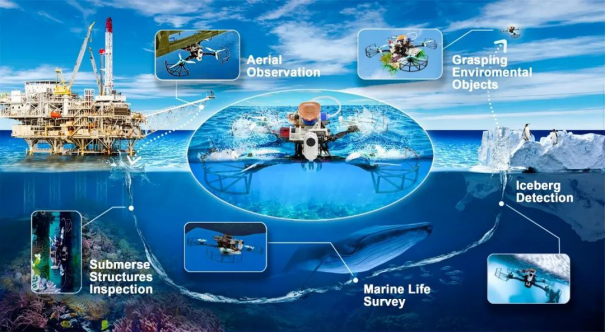

圖3. 水/空搭便車機器人及其任務概況：機器人能夠在水下和空中跨越，并牢固地附著在各種表面上，使其能夠在自然環境中執行長期任務。圖片作者：莫硯如（北航國際通用工程學院2018級本科生）
項目作者及團隊信息
在本研究中，北航機械工程及自動化學院2018級博士研究生李磊為第一作者，王思奇、張以遠、宋善源為共同第一作者，文力教授為論文唯一通訊作者；北京航空航天大學為第一/通訊單位，英國帝國理工學院為合作單位。此研究得到國家自然科學基金創新群體項目“機器人仿生基礎理論與關鍵技術”、科技部重大研發計劃“智能機器人”專項等項目的資助。
